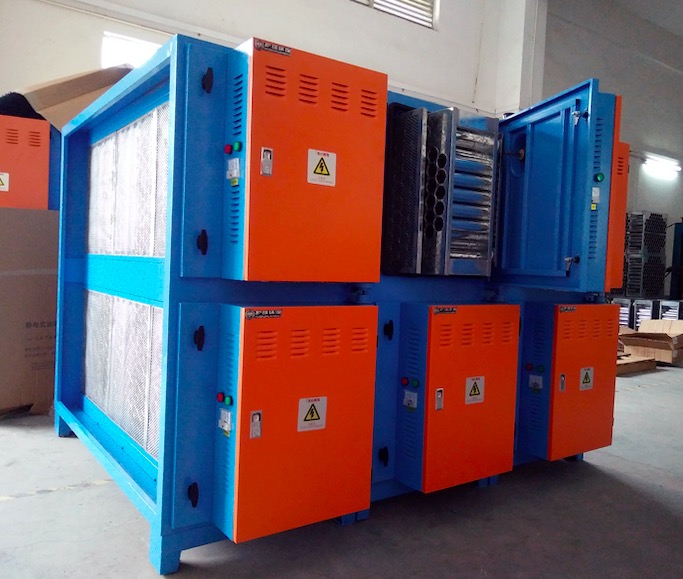

一、油烟净化器简介 中山护球静电 式油烟净化器，是本公司根据国家环保总局 的有关规定及要求研制生产的，本着『技术 领先、品牌领先』不断创新研究，开发出高 效率静电油烟处理机。在高压产生器、集尘 板、电控零件上均有突破性进展。 本净化 器符合国际安全认证标准，国家环保标准( GB 18483-2001 《饮食业油烟排放标准》) ，并立志以效率、普及、安全为原则，让使 用者无后顾之忧。希望提供有油烟困扰的 餐饮界一个最好的选择。

　　二、油烟净 化器工作原理 中山护球静电式油烟净化 器，是利用异性相吸的原理，利用外加高压 (14KV-16KV)直流电而形成二个极性相 反的电场，在库仑力的作用下，使油烟粒子 带电后向收集板移动排斥的力量附在收集板 上，从而达到净化空气的目的。该产品比同 类产品设计更为合理，体积小，结构采用抽 屉式，净化效率达90%以上，产品易于清洗 维护，且安装简便。

　　三、油烟净化器 适用范围 适用于餐厅，酒楼等餐饮业 油烟净化;学校，医院，工矿企业事业单位 食堂油烟净化;食品加工厂油烟污染治理等 等。

　　四、油烟净化器技术特点 高 效：高效捕集不同粒径的油雾粒子，净化效 率高，从根本上解决了污染转移问题.(欧美 的发达国家均采用此技术) 灵活：模块 化净化单元可以灵活组合，根据不同的净化 处理量及净化率要求， 单元数量可作适应 性调整。 方便：模块化净化单元采用分 体抽屉式结构，易于安装、维护，清洗特别 方便。 先进：静电电源控制系统可自 动调节电场强度，使净化设备在长期运行后 仍保持较高的净化率。 安全：安全系 统设计周密，检修门被打开，高压电源即自 动切断;高压电源精心设计成环氧树脂严密 封闭的单元体，使用安全可靠;采用了大型 机所运用的闪络跟踪技术，可配备远程控制 系统，大大提高运行运行的安全系数。 稳定：静电电源控制系统具有过流过压自 动保护装置，保证设备稳定运行。 经 济：使用寿命长，节能高效(比传统技术节 能50%以上)

　　五、油烟净化器安装注意 事项 郑重敬告：油烟净化器电气系统 务必可靠接地!

　　1、净化系统内通风量 应在净化器额定处理风量内;

　　2、净化 器安装应保证水平，否则，净化器收集的油 会被风机吸出，或放油时不能将净化器内的 油放尽;

　　3、管道内风速应设计在8-10 m/s;

　　4、弯头中线半径 1.5D(若不满 足此条件，则变径管风阻会成倍增大)

　　5、变径管(小变大)斜边与轴线夹角 7 度(若不满足此条件，应考虑合理安装导流 板。否则，净化器净化效率将大幅度降低， 达不到最好净化效率)。

　　6、变径管( 大变小)斜边与轴线夹解 15度(若不满足 此条件，应考虑合理安装导流板。否则，净 化器不能发挥其效能)。

　　7、净化器进 风口之前应有一段 2.5D的直管(若不满足 此条件，应考虑合理安装气流均布和导流板 ，否则，净化不能发挥其效能);

　　8、 风机应安装减振器;

　　9、风机进出风口 应安装软连接;

　　10、净化器必须可靠 接地(净化器有3根线，红线和绿线接220V ，黄绿线接地) 六、油烟净化器风向 问题 设备出厂均设定为左进风(面对 净化器电气箱的门，风向流动由左向右侧为 左进风，反之为右进风)。若现场需用右进 风，按图3所示之电场旋转180度(27标识 与实际风向一致)，将弹簧接头由下方移至 上方，上的电线对换则完成了由左进风调整 为右进风之过程。
